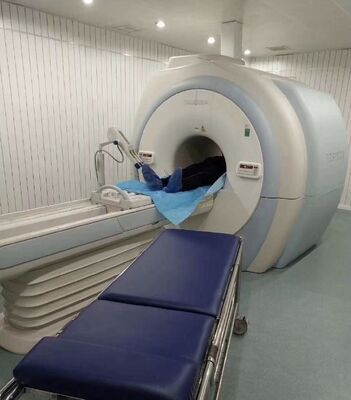

MRI 및 의료용 최대 하중 240 Kg의 방수 접이식 비자성 들것

RF 민감 부위용 정전기 방지 MRI 들것은 MRI 이미지 품질을 방해하고 극단적인 경우 산소가 풍부한 환경에서 화재 위험을 초래할 수 있는 현상인 정전기 방전(ESD)을 제거하도록 설계되었습니다. ESD는 장비 표면에 정전기가 쌓였다가 갑자기 접지된 물체로 방전될 때 발생합니다. 이 들것은 프레임부터 바퀴, 환자 접촉 표면까지 모든 지점에서 정전기가 축적되는 것을 방지하도록 설계되었습니다.

프레임은 표면 저항이 10⁹Ω 미만인 ESD 방지 폴리머로 포장되어 있습니다. 이것은 벗겨질 수 있는 코팅이 아닙니다. 이는 폴리머 재료의 대량 특성입니다. 폴리머는 또한 내충격성과 내화학성이 있어 일반적인 병원 소독제에 노출되어도 살아남습니다. 프레임 자체는 전도성이 있는 알루미늄이지만 폴리머 랩은 알루미늄을 절연하는 동시에 접지에 대한 제어된 경로를 제공합니다. 들것 표면에 발생하는 모든 정전기는 바퀴로 전도되고 그곳에서 바닥으로 전도됩니다.

4개의 바퀴는 모두 표면 저항이 10⁶Ω 미만인 전도성 고무입니다. 고무는 카본 블랙으로 제조되어 원활한 롤링에 필요한 기계적 특성을 유지하면서 전도성을 제공합니다. 캐스터는 세라믹 베어링이 포함된 직경 5인치입니다. 캐스터 요크는 전도성 코팅이 된 알루미늄입니다. 각 캐스터에는 전도성 경로를 방해하지 않는 잠금 브레이크가 있습니다. 브레이크 메커니즘은 전도성 폴리머와 세라믹으로 만들어졌습니다.

들것 어디에도 금속-플라스틱 마찰 지점이 없습니다. 금속-플라스틱 마찰은 두 물질이 서로 마찰될 때 전자를 교환하기 때문에 일반적인 정전기 원인입니다. 힌지, 캐스터 회전, 브레이크 연결 등 모든 움직이는 부품은 플라스틱-플라스틱 또는 세라믹-플라스틱 인터페이스를 사용합니다. 푸시 핸들은 내부 금속 코어가 없는 전도성 폴리머로 만들어졌습니다. 환자 데크는 미끄럼 방지 질감을 지닌 일체형 전도성 폴리머 몰딩입니다.

푸시 핸들에는 접지 스트랩 부착 지점이 포함되어 있습니다. 이를 필요로 하는 시설의 경우 유연한 접지 스트랩을 들것과 건물 접지 사이에 연결할 수 있습니다. 부착 지점은 전도성 폴리머에 내장된 황동 스터드입니다. 접지 스트랩에는 스터드에 부착되는 황동 클립이 있습니다. 접지 스트랩 자체(옵션 액세서리)는 PVC 재킷이 있는 편조 구리선으로 만들어졌으며 비자성입니다. 스트랩 길이는 10피트이므로 들것이 MRI실 주위로 이동하는 동안 접지될 수 있습니다.

환자 데크도 정전기 방지 처리되어 있습니다. 환자 자신이 침구나 의복에 대한 움직임을 통해 정전기를 생성할 수 있습니다. 데크 표면은 불편함을 유발하지 않고 환자로부터 정전기를 멀리 배출하도록 제작되었습니다. 표면 저항률은 10⁸ ~ 101⁰옴입니다. 이는 급격한 방전(충격처럼 느껴질 수 있음)을 방지할 만큼 높지만 전하 축적을 방지할 만큼 낮습니다. 데크는 매끄럽고 방수 처리되어 있으며 미끄러짐 방지를 위해 약간 질감이 있는 표면이 있습니다.

이 들것에 대한 테스트에는 최악의 조건에서 정전기 축적 측정이 포함됩니다. 독립적인 실험실 테스트에서 들것을 나일론 직물로 60초 동안 문지른 다음 정전기를 측정했습니다. 측정된 최대 충전량은 50V였습니다. 이는 ESD가 전자 장비의 문제가 되는 1,000V 임계값보다 훨씬 낮습니다. 표준 비ESD 들것에서 수행된 동일한 테스트에서는 5,000V를 초과하는 전하가 생성되었습니다.

임상 응용 분야에는 고유량 산소가 포함된 MRI 장비, 가연성 물질이 존재할 수 있는 중재 시술을 수행하는 장비, ESD로 인해 손상될 수 있는 민감한 RF 코일이 포함된 장비가 포함됩니다. 장비와 보어 사이의 거리가 더 짧기 때문에 장비의 정전기 방전이 환자에게 도달할 가능성이 더 높은 개방형 보어 설계의 MRI 시스템에도 들것을 권장합니다.

옵션 액세서리에는 데크를 덮고 전도성을 유지하면서 환자에게 추가적인 편안함을 제공하는 ESD 방지 매트리스 패드가 포함됩니다. 전도성 폴리머 샤프트가 있는 ESD 안전 IV 폴; 전도성 웨빙이 있는 ESD 안전 구속 스트랩 세트. 제조업체는 배송 전에 각 들것에 대한 표면 저항 측정을 문서화하는 ESD 준수 인증서를 제공합니다.

• ESD 안전 매트리스 패드
• 전도성 폴리머 샤프트가 있는 ESD 안전 IV 폴
• 전도성 웨빙이 포함된 ESD 안전 구속 스트랩 세트
• ESD 준수 인증서(제조업체에서 제공)
