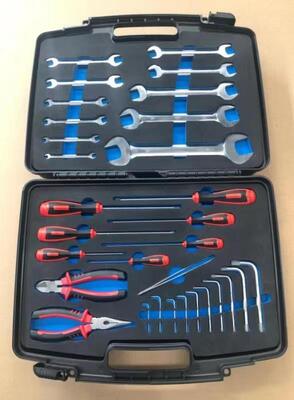

자기 간섭을 피해야 하는 엔지니어링에 적합한 티타늄 도구를 갖춘 포괄적인 비자성 도구 키트
| 브랜드 이름 | Jovi |
|---|---|
| 인증 | ISO9001 |
| Model Number | 1-cf-7 |
| 문서 | JVVM-NMT-Series SPE and Quo...on.pdf |
| Minimum Order Quantity | 1set |
| 가격 | $1580~$3190/set |
| Packaging Details | Carton&wooden Box |
| Delivery Time | 7-14days |
| Payment Terms | T/T |
| Supply Ability | 300 Set / Month |
제품 상세 정보
| 자화율 | < 5 × 10⁻⁶ | 재료 구성 | ≥90% 티타늄 |
|---|---|---|---|
| 인장강도 | 950-1100MPa | 표면 경도 | 36HRC |
| 밀도 | 4.4g/cm³ | 핸들 재질 | 인체공학적 플라스틱 또는 고무 |
제품 설명
MRI 엔지니어링을 위한 Jovvi 비자성 티타늄 도구 키트(비교 분석: 티타늄 대 스테인레스 스틸 대 황동)
1. 품질 - 자기 민감도 계층 구조
모든 "비자성" 도구가 동일한 것은 아닙니다. MRI 안전성의 핵심 지표는 다음과 같습니다.자기 민감도(χ)– 물질이 외부 자기장에서 얼마나 강하게 자화되는지.
| 재료 | 자기 민감도(χ, SI 단위) | 3T에서의 아티팩트 크기(대략) | MRI 적합성 |
|---|---|---|---|
| 티타늄(5등급, Ti‑6Al‑4V) | < 5 × 10⁻⁶ | < 1mm | 이상적인 |
| 베릴륨동 | < 1 × 10⁻⁵ | 1~2mm | 허용됨 |
| 황동(Cu‑Zn) | ~ 0(반자성) | < 1mm | 좋은데 약해요 |
| 300계 스테인레스(316, 304) | ~ 10⁻³(현장에 따라 다름) | 5~20mm | 나쁨 – 인공물이 있을 가능성이 있음 |
| 알류미늄 | ~ 2 × 10⁻⁵ | 2~5mm | 허용됨(도구에 비해 너무 부드러움) |
| 철강 | > 10² | > 100mm | 위험 – 발사체 |
조비 보증: 모든 티타늄 공구는 ASTM F3042에 따른 SQUID 자력계 테스트를 통해 검증된 χ < 5 × 10⁻⁶를 갖습니다.
2. 적용 시나리오 – 재료 선택이 가장 중요한 경우
시나리오 A: 보어 내부의 RF 코일 수리(3T 자석)
-
일: 등중심에서 20cm 떨어진 수신 코일 하우징에 3mm 고정 나사를 조입니다.
-
316 스테인레스 렌치 포함: 코일 수준의 장 왜곡 → 이미지 인공물 직경이 최대 15mm로 잠재적으로 병리를 모호하게 합니다. 또한 자기 드래그로 인해 토크가 일정하지 않게 느껴집니다.
-
Jovvi 티타늄 렌치 포함: 아티팩트가 없습니다. 자기 끌림이 없습니다. 나사 토크가 정확합니다.
-
황동 렌치 포함: 인공물은 없지만 황동은 부드럽습니다. 50회 사용 후 렌치 조가 변형될 수 있습니다.
조비 솔루션: 티타늄 육각 키(100% Ti) – 반복적으로 사용할 수 있을 만큼 단단하고 인공물이 전혀 없습니다.
시나리오 B: 저온 유지 장치 포트 액세스(4T–7T 스캐너)
-
일: 헬륨 주입 포트에서 14mm 육각 너트를 제거합니다. 저온 유지 장치 근처의 자화된 도구는 필드 균질성을 방해할 수 있으므로 도구는 자화되어서는 안 됩니다.
-
스테인리스 도구의 위험: 300 시리즈 스테인레스화약한 강자성냉간 가공(굽힘, 기계 가공) 후. 이전의 "비자성" 스테인리스 렌치는 매장 사용 후 6개월 후에 자석에 달라붙을 수 있습니다.
-
티타늄의 장점: 티타늄은 강자성 상태로 경화되지 않습니다. 자화율은 공구 수명 동안 안정적으로 유지됩니다.
조비 보증: 평생 자기 안정성 - 기계적 또는 열적 스트레스 하에서도 강자성 변형이 발생하지 않습니다.
시나리오 C: RF 차폐 설치(패러데이 케이지 조립)
-
일: 합판 뒷면에 구리 패스너를 망치질합니다. 해머 헤드는 비자성 및 스파크 발생이 없어야 합니다.
-
황동 망치: 스파크가 발생하지 않지만 밀도가 낮습니다(8.4g/cm3). 동일한 효과를 얻으려면 무거운 헤드가 필요합니다. 황동도 빨리 변형됩니다.
-
티타늄 해머: 밀도 4.4g/cm3 – 더 가볍지만 Jovvi는 더 큰 헤드 볼륨으로 보상합니다. 황동보다 훨씬 높은 표면 경도(36HRC) - 변형이 없습니다.
조비 솔루션: 교체 가능한 페이스 인서트가 포함된 100% 티타늄 해머 헤드.
3. 도구 다양성 – 도구 유형별 Jovvi의 티타늄 장점
| 도구 | 표준 비자성 대안 | 대안의 문제 | Jovvi 티타늄(≥90%) 혜택 |
|---|---|---|---|
| 육각 키 | 황동, 베릴륨동 | 황동은 쉽게 벗겨집니다. Be-Cu 비싸다 | Ti 경도 = 강철 유사, 벗겨짐 없음 |
| 드라이버 | 316 스테인레스, 세라믹 | 316은 사소한 아티팩트를 유발합니다. 부서지기 쉬운 세라믹 | Ti 블레이드 + 황동 손잡이 – 둘 다 최고 |
| 펜치 | 청동, 알루미늄 청동 | 브론즈 헤비; 알루미늄이 너무 부드러워요 | 청동 피벗이 있는 Ti 조 - 가볍고 강함 |
| 렌치 | 316 스테인레스, 알루미늄 | 316개의 유물; 알루미늄 스트립 스레드 | Ti – 인공물 없음, 전체 토크 용량 |
| 망치 | 황동, 청동, 납 함유 플라스틱 | 황동 찌그러짐; 플라스틱이 너무 가볍다 | Ti 헤드 – 내구성, 스파크 방지, MRI 안전 |
| 족집게 | 세라믹, 플라스틱, 황동 | 세라믹 브레이크; 고압멸균하면 플라스틱이 녹습니다 | Ti – 강력하고 오토클레이브 가능하며 비자성입니다. |
4. 생산 보증 - 제조를 통해 ≥90% 티타늄 유지
Jovvi의 생산 공정은 다음을 보장합니다.각 공구 질량의 ≥90%가 티타늄입니다., 보이는 부분만이 아닙니다.
다른 브랜드의 "티타늄" 도구에 숨겨진 강자성 위험
| 요소 | 저렴한 경쟁사 실습 | 조비 연습 |
|---|---|---|
| 드라이버 내부 생크 | Ti 코팅된 강철 코어 | 솔리드 Ti‑6Al‑4V 섕크 |
| 플라이어 피벗 핀 | 강철 핀, 니켈 도금 | 청동 또는 Ti 핀 |
| 래칫 스프링 | 강철 음악선 | 베릴륨동 스프링 |
| 망치 손잡이 | 고무 그립이 있는 강철 튜브 | 유리 섬유 또는 고체 Ti |
| 육각 키 세트 | TiN(질화티타늄) 코팅 강철 - "티타늄"으로 나타남 | 100% Ti 합금, 코팅 불필요 |
Jovvi 검증: 각 도구는 X선 검사를 거쳐 내부 강자성 구성 요소가 없음을 확인합니다. 자재 인증서는 로트 추적이 가능합니다.
토크 및 강도 검증
-
티타늄 인장 강도: 950~1100MPa(4140강과 비교)
-
황동 인장 강도: 300–500 MPa(고토크 적용에는 너무 약함)
-
316 스테인레스: 500~700MPa(강하지만 자화율은 Ti보다 1000배 높음)
Jovvi 티타늄 도구의 등급은 다음과 같습니다.토크의 100%등급을 줄여야 하는 황동이나 알루미늄 대체품과 달리 동등한 강철 도구에 대해 지정됩니다.
