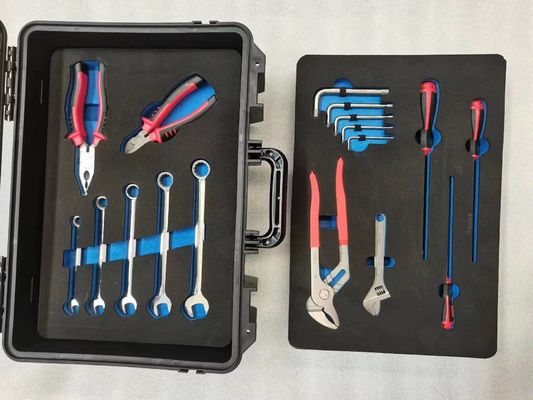

효과적인 의료 기기 유지 관리를 위해 티타늄 도구를 갖춘 MRI 기술자를 위한 포괄적인 비자성 도구 키트
| 브랜드 이름 | Jovi |
|---|---|
| 인증 | ISO9001 |
| Model Number | 1-cf-7 |
| 문서 | JVVM-NMT-Series SPE and Quo...on.pdf |
| Minimum Order Quantity | 1set |
| 가격 | $1680~$3420/set |
| Packaging Details | Carton&wooden Box |
| 배달 시간 | 14~26일 |
| Payment Terms | T/T |
| Supply Ability | 300 Set / Month |
제품 상세 정보
| 무게 | 500그램 | 자성 특성 | 비기성 |
|---|---|---|---|
| 부식 저항 | 높은 | 경도 범위 | 20-42HRC |
| 토크 범위 | 1-10N*m | 자화율 | < 5 × 10⁻⁶ |
제품 설명
MRI 엔지니어링을 위한 Jovvi 비자성 티타늄 도구 키트 - 버전 3(MRI 엔지니어를 위한 단계별 선택 가이드)
1. 품질 - Jovvi가 사용하는 세 가지 티타늄 등급 이해
모든 티타늄 도구가 동일한 성능을 발휘하는 것은 아닙니다. Jovvi는 도구 기능에 따라 특정 티타늄 합금을 선택합니다.
| 티타늄 등급 | 구성 | 경도(HRC) | 사용 대상 | 주요 속성 |
|---|---|---|---|---|
| 2등급(상업용 순수) | 99.2% 티타늄 | 20~25 | 핀셋, 자, 퍼티 나이프 | 성형성, 내식성 |
| 5등급(Ti‑6Al‑4V) | 90% Ti, 6% Al, 4% V | 36~42 | 육각 키, 드라이버, 렌치, 소켓 | 고강도, 내마모성 |
| 23등급(Ti‑6Al‑4V ELI) | 매우 낮은 전면 광고 | 34~38 | 토크 렌치, 저온 유지 장치 도구 | 저온에서의 파괴인성 |
품질 보증: 모든 도구에는 등급 코드가 레이저로 표시되어 있습니다(예: 등급 5의 경우 "Gr5"). 공개하지 않고 낮은 등급을 혼합하지 마십시오.
2. 애플리케이션 시나리오 – 작업 기반 선택 흐름도
각 MRI 엔지니어링 작업에 적합한 Jovvi 도구를 선택하려면 다음 결정 트리를 사용하십시오.
1단계: MRI 구역 및 전계 강도 식별
| 존 | 전계 강도 | 도구 요구 사항 | 추천 Jovvi 키트 |
|---|---|---|---|
| Zone IV (스캐너실 – 보어 0.5m 이내) | 0.5~7T | 최대의 안전성, 인공물 없음 | ProKit‑2 또는 ProKit‑3 |
| 구역 III(제어실 - 0.5m 외부, 패러데이 케이지 내부) | < 0.5mT | 비자성, 인공물 우려 감소 | ProKit‑1(충분) |
| Zone II (복도 – 외부 차폐실) | 지구 필드만 | 모든 비철금속 | ProKit‑1 또는 표준 황동 도구 |
| 내부 보어(자석을 낮추어 서비스하는 동안) | 0 T(경사되는 경우) | 모두 가능하지만 Jovvi Ti는 여전히 권장합니다. | 모든 키트(자기장이 0일 때 자기 민감도는 무관함) |
조비 노트: 자석의 속도가 낮아지더라도 강철 도구의 잔류 자성은 나중에 스캐너 구성 요소로 전달될 수 있습니다. 항상 티타늄을 사용하십시오.
2단계: 특정 작업 식별 - 도구별 도구
작업 범주 A: 패스너 조작(나사, 볼트, 너트)
| 패스너 유형 | 공통 위치 | 권장 Jovvi 도구 | 티타늄 등급 | 대안(권장하지 않음) |
|---|---|---|---|---|
| 육각 소켓(1.5~6mm) | RF 코일 커버, 그래디언트 패널 | 육각 키 세트(L 스타일) | 5학년 | 황동 육각 키(쉽게 벗겨짐) |
| 육각 소켓(8~19mm) | 저온 유지 장치 포트, 환자 테이블 마운트 | 소켓 세트 + 래칫 | 5등급 소켓 + Be-Cu 래칫 | 316 스테인레스(유물) |
| 톡스(T6–T30) | 자석 커버 패널, RF 스크린 | Torx 드라이버(고정 핸들) | 5등급 팁, 황동 손잡이 | 세라믹(깨지기 쉬운) |
| 필립스 / 플랫헤드 | 제어 콘솔, 액세서리 마운트 | 드라이버(3~6mm) | 5등급 블레이드, 황동/플라스틱 손잡이 | 316 스테인리스(시간이 지남에 따라 자화됨) |
| 육각 너트(노출) | 헬륨 벤트 라인 플랜지 | 개방형 렌치 세트 | 5학년 | 황동(토크에 따라 조가 벌어짐) |
Jovvi 프로팁: 저온 유지 장치 포트 너트(열 순환으로 인해 종종 조이는 경우)에는 다음을 사용하십시오.Jovvi 토크 렌치(1–10 N·m)23등급 티타늄 소켓을 사용합니다. 헬륨 포트 너트에서는 절대 8N·m를 초과하지 마십시오.
작업 카테고리 B: 자르기, 들어올리기, 타격하기
| 일 | 권장 Jovvi 도구 | 티타늄 함량 | 안전 참고 사항 |
|---|---|---|---|
| 구리 RF 메쉬 절단 | 대각선 절단기 | 90% Ti 조, 브론즈 피벗 | 비점화성 – 산소 근처에서 안전함 |
| RF 차폐 패널을 들어 올리는 중 | 티타늄 크로바(300mm) | 100% 5등급 | 구리 긁힘을 방지하려면 플라스틱 심을 사용하세요. |
| 오래된 전도성 페이스트 제거 | 티타늄 퍼티 나이프 | 100% 2등급 | 유연한 블레이드는 곡면에 적합합니다. |
| 구리 패스너 망치질 | 티타늄 해머(200g 헤드) | 100% 5등급 | 교체 가능한 페이스 인서트(부드러운 타격을 위한 나일론) |
| 보어 내부에 떨어진 나사 회수하기 | 비자성 픽업 도구 | 100% 5등급 스템, 자석이 없는 클로 | 자석 없음 - 기계식 그래버 사용 |
작업 카테고리 C: 측정 및 검사
| 필요 | 권장 Jovvi 도구 | 티타늄 함량 | 특징 |
|---|---|---|---|
| 갭 측정(예: RF 코일과 보어 사이) | 티타늄 자(150mm 또는 300mm) | 100% 2등급 | 에칭된 표시(박리될 수 있는 페인트 잉크 없음) |
| 깊이 측정(소켓 헤드 나사) | 티타늄 깊이 게이지 | 100% 5등급 | 황동 잠금 나사가 있는 슬라이드 메커니즘 |
| 좁은 공간에서의 육안 검사 | 비자성 검사 거울 | 티타늄 스템, 아크릴 거울 | 청소를 위한 거울 분리 가능 |
| 자기장 감지(부유 자기장 찾기) | 도구가 아님– 가우스미터를 사용하세요 | 해당 없음 | 보어 내부에 가우스미터를 가져오지 마십시오. 포화될 수 있습니다. |
3단계: 사용 빈도에 따라 키트 크기 결정
| 사용빈도 | 권장 키트 | 이론적 해석 |
|---|---|---|
| 월 1회(수시 서비스) | ProKit‑1(18개 도구) | 패스너 작업의 90%에 충분 |
| 주 1회(사내 MRI 엔지니어) | ProKit‑2(32개 도구) | 소켓, 래칫, 토크 렌치, 플라이어 추가 |
| 일일(현장 서비스 엔지니어, 극저온 전문가) | ProKit‑3(45개 도구) | 깊은 소켓, 지렛대, 퍼티 나이프, 검사 거울 추가 |
| MRI 스캐너가 3대 이상인 부서 | ProKit‑2 키트 2개 | 하나는 구역 IV에 보관하고 하나는 작업장에 보관 - 구역 간 오염 방지 |
3. 도구의 다양성 – Jovvi의 90% 티타늄 도구의 세부 사양
육각 키 세트(5등급, 100% Ti)
크기: 1.5, 2, 2.5, 3, 4, 5, 6, 8, 10mm(긴 암의 볼 엔드)
토크 정격: 최대 5N·m(1.5mm), 최대 25N·m(10mm)
마킹: 샤프트에 레이저로 에칭된 크기(도장 없음)
자기 민감도: < 5 × 10⁻⁶(도구별로 테스트됨)
드라이버 세트(5등급 날, 황동 손잡이)
팁 크기: 필립스 #0, #1, #2; 플랫 3mm, 5mm, 6mm; 톡스 T6, T8, T10, T15, T20, T25, T30
블레이드 길이: 100mm(표준) 또는 150mm(긴 리치)
핸들: 널링 그립이 있는 황동 – 비자성, 비점화성
탱스루 구조: 블레이드는 토크 전달을 위해 전체 핸들 길이를 연장합니다.
소켓 세트(5등급, 100% Ti)
드라이브 크기: 1/4″ 및 3/8″ 정사각형 드라이브(사각 드라이브는 티타늄 – 강철 인서트 없음)
소켓 크기: 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 19mm(6포인트, 깊고 얕음)
벽 두께: 2mm(강철 소켓보다 얇음 - 오목한 패스너에 접근 가능)
마킹: 사이즈 스탬프(에칭되지 않음 – 스탬프 마크는 착용 후에도 읽을 수 있음)
래칫 핸들(티타늄 바디, 황동 기어)
드라이브 크기: 1/4″(6~13mm 소켓용) 또는 3/8″(10~19mm 소켓용)
기어 메커니즘: 베릴륨 구리(Be‑Cu) – 톱니 60개, 6° 스윙 아크
역방향 레버: 황동(강자성 멈춤쇠 볼 없음 – 마찰 멈춤쇠 사용)
토크 용량: 25N·m(1/4″), 60N·m(3/8″)
토크 렌치(23등급 Ti 빔, Be-Cu 스프링)
범위: 1~10 N·m(사전 설정 조정 가능)
정확도: 판독값의 ±5%(테스트 보고서로 인증됨)
본체: 티타늄(저온 인성 등급 23 – 저온 유지 장치 사용)
스프링: 베릴륨 구리(비강자성, 안정적인 스프링 비율)
플라이어(90% Ti 조, 청동 피벗)
유형: 니들 노즈(150mm), 대각선 커터(130mm), 조합 플라이어(180mm)
조: 5등급 티타늄 – 그립 표면이 40HRC로 경화됨
피벗: 인청동 – 비자성, 자체 윤활
핸들: 열수축 그립이 있는 티타늄(내부에 강철 스프링 없음)
해머(100% Ti 헤드, 유리섬유 손잡이)
헤드 무게: 200g, 300g, 500g
헤드 재질: 5등급 티타늄 – 일체형 단조(강철 인서트 없음)
페이스: 부드러운 타격을 위한 탈착식 나일론 또는 폴리우레탄 인서트
핸들: 유리 섬유 – 비전도성, 비자성(나무 피하기 – 저온 유지 장치 근처의 파편)
4. 생산 보증 – 모든 도구 범주에 대한 테스트
조비(Jovvi)가 공연하다도구별일반적인 강자성 스크리닝 이상의 품질 테스트:
| 도구 카테고리 | 추가 테스트 | 합격 기준 |
|---|---|---|
| 육각 키 | 고장에 대한 토크(각 배치의 파괴 샘플) | >2× 정격 토크에서 실패 |
| 드라이버 | 팁 경도(로크웰) | 38~42HRC(5급) |
| 소켓 | 동심도(런아웃) | 드라이브 사각형에서 측정 시 < 0.1mm |
| 래칫 휠 장치 | 사이클 테스트(50% 최대 토크에서 10,000사이클) | 기어 건너 뛰기 또는 마모 잔해 없음 |
| 토크 렌치 | 교정 드리프트(1,000사이클 후) | < 기준선 대비 ±5% |
| 펜치 | 절단능력(동선) | 깔끔한 절단, 턱 변형 없음 |
| 망치 | 충격시험(2J에서 10,000회 타격) | 헤드 갈라짐이나 핸들 풀림 없음 |
각 키트에는테스트 요약 카드내부의 특정 도구에 대한 일괄 통과 결과를 표시합니다.
5. 빠른 선택 표 - MRI 역할에 맞는 Jovvi 키트는 무엇입니까?
| MRI 역할 | 주요 업무 | 추천 Jovvi 키트 | 왜 |
|---|---|---|---|
| 사내 병원 MRI 엔지니어 | 일일 환자 테이블 조정, 코일 교체, 기본 유지 관리 | ProKit‑2(32개 도구) | 작업의 95%를 담당하며 토크 렌치 포함 |
| 현장 서비스 엔지니어(OEM) | 전체 스캐너 분해, 저온 유지 장치 액세스, 그라데이션 교체 | ProKit‑3(45개 도구) | 깊은 소켓, 쇠지렛대, 퍼티 나이프 필수 |
| MRI 구축/설치팀 | RF 쉴드 조립, 마그넷룸 마감 | ProKit‑1(18개 도구) + 별도의 티타늄 해머 | ProKit‑1에 포함되지 않은 해머 - 별도 주문 |
| 극저온 서비스 전문가 | 헬륨 충전, 벤트 라인 유지 관리, 저온 유지 장치 포트 작업 | ProKit‑3(공구 45개) + 추가 토크 렌치 | 딥 소켓 및 저온 등급 23등급 도구 |
| 연구용 MRI (7T, 동물 MRI) | 소형 코일 수리, 정밀 조정 | 더 작은 육각 키(최저 0.9mm)가 있는 ProKit‑2(32개 도구) |
