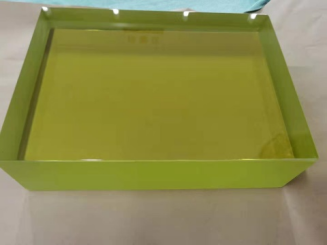

의료 및 산업 응용 분야를 위한 탁월한 차폐 성능을 갖춘 밀도 5.5 G/cm³ X선 보호 안경

납 유리 는 납 을 첨가 한 일반 유리 가 아닙니다.균일 비 유기 물질약 1,350°C에서 실리카 (SiO2), 납 산화물 (PbO) 및 다른 변형 물질의 녹음으로 형성됩니다. 납 산화물 함량은 일반적으로비중 55%~72%, 이것은 유리에 투명성을 유지하면서 방사선 보호 특성을 제공합니다.

납은높은 원자 수 (Z = 82)고-Z 물질은 X선과 감마선과 상호작용하는데광전력 효과, 들어오는 광자가 완전히 흡수되는 경우. 광전기 흡수의 확률은 Z4/E3에 비례합니다. 140 keV 감마선 (99mTc) 에 대해,납의 흡수 계수는 칼슘의 약 10배나 높습니다 (Z=20), 콘크리트의 주요 구성 요소) 는 탄소보다 100배나 높습니다 (Z=6, 플라스틱에서는).

주요 물리 공식선형 약화 계수 μ ≈ ρ × (Z4/E3). Jovvi 납 유리는 일반 창문 유리의 μ = 0.15 cm-1에 비해 140 keV에서 μ = 2.5 ∼ 3.5 cm−1을 달성합니다.

납산화물을 첨가하면 빛의 전파가 감소합니다.

• 사용고순도 실리카(99.9%) 가 연기를 유발하는 불순물을 최소화하기 위해

• 통제적산화 상태(Fe2+/Fe3+ 비율) 중립 회색-녹색 색조를 유지하기 위해

• 양쪽 표면을 닦아< 10 nm의 거칠성(표준 플로트 글래스: 50~100 nm)

결과: 2.8mm Pb 동등 패널 (물리적으로 16mm 두께)82~84% 가시광선일반적인 창문 스크린과 비교할 수 있습니다.

명목 값 (예를 들어, 2.5 mm Pb) 은 단지 중앙에뿐만 아니라 전체 패널에 도달해야합니다.9점1.2×0.8m 패널에 최대 오차:±0.05mm Pb(<2%의 변동에 해당한다)

감마 노출 아래, 순수한 납 유리 형태색상 중심- 유리망에 갇힌 구멍이 파란색 빛을 흡수하여 노란색-갈색 변색을 일으킨다.0.8·1.2 wt% 세리움 산화물 (CeO2), 안정적인 색상 중심이 되기 전에 구멍을 포착합니다.

테스트 데이터: 1,000 시간 연속 60Co 감마 방사선 (1 Gy / 시간, 10 년의 전형적인 작업 부하에 99mTc 동등). Jovvi 핵 등급: ΔE = 2.1 (거의 검출). CeO2 없는 일반 납 유리: ΔE = 11.7 (중증한 갈색, 30%의 빛 손실)

0.5mm 이상의 거품은 지역 보호 효과를 감소시킵니다. 뜨거운 실험실 관측 포트에서는 주사기 등급보다 거품이 복용 오류를 유발합니다.

핵질의 유리는소금(연속 냉각) 내부 스트레스를 완화하기 위해. 극경으로 측정 잔류 스트레스:< 20 nm/cm(ASTM F218 35 nm / cm를 허용합니다). 낮은 스트레스는 열 사이클 중에 자발적인 골절을 방지합니다 (예를 들어, 에어컨이 켜 / 꺼, 겨울 / 여름).

가장자리 강도: 모든 가장자리는껍질(0,5 × 45 °) 로 깎아 400마리까지 깎습니다. 뜨거운 실험실 소형 패널에 사용할 수 있는 화학 강화 (이온 교환) 은 가장자리의 강도를 2배 증가시킵니다.

전형적인 설정감마 카메라가 환자를 180~360° 회전합니다.

Jovvi 사양:

• 납 적도: 2.5~3.0 mm Pb

• 물리적 두께: 14~18mm

• 패널 크기: 1,200×800 mm (전반 랜트리 보기에 충분)

• 빛 전달: 82~84%

특수 설계 특징:넓은 관점- 변속기 감소 <10% 45° 오프-축에서 기술자는 몸을 돌리지 않고 콘솔에 앉아있는 동안 환자를 볼 수 있습니다.

과제: 511 keV 광자는 ~ 4mm의 반값 납층을 가지고 있습니다. 5mm Pb 단층 유리판 (28mm 두께) 은 110 kg/m2를 무게하며 여전히 ~ 50%의 511 keV를 전송합니다.

Jovvi 복합 용액:

• 앞면: 2.5mm Pb 유리 (15mm 두께)

• 중간: 10mm 납 아크릴 (2,5 mm Pb eq. 140 keV, 1.5 mm 511 keV)

• 후면: 2.5mm Pb 유리 (15mm 두께)

• 총 511 keV 전송:<15%

• 무게: 70 kg/m2 (일체형보다 36% 가벼워)

광적 결합: 세 층은 자외선 안정성 접착제로 접착됩니다. 안개, 이중 이미지, 열 사이클 (°C ~ + 40 °C) 하에서 탈 래미네이션이 없습니다.

설정: 납 유리 패널 (일반적으로 400×300 mm 또는 500×400 mm) 에 설치 된 증기 후드 또는 laminar 흐름 캐비닛.

Jovvi 사양:

• 납 동등: 2.5 mm Pb (단기 처리 시간에는 충분합니다)

• 피지컬 두께: 14mm

• 반사 방지 (AR) 코팅양쪽에서 ∙ 후드 라이트의 반짝이는 것을 제거합니다.

• 중부 청정 구역: 150mm 지름, 0.2mm 이상의 거품이 없습니다.

에르고노믹 혜택: 약사는 눈의 피로 없이 30cm 거리에서 0.01 mL 주사기의 점수를 읽습니다.

설정: 간호사 스테이션 창문 환자 방. 환자 는 200~800mCi 131I (364 keV 감마) 를 받는다.

Jovvi 사양:

• 납 적도: 3.5~4.0 mm Pb

• 물리적 두께: 20~24mm

• 패널 크기: 800×600 mm (관측에 적합합니다)

• 빛 전달: 76~80%

중요한 요구사항:제로 왜곡간호사는 환자의 의식, 호흡 및 피부색을 정확하게 평가해야 합니다. Jovvi는 광학 평면성 인증서 (<0.1mm over 1m) 를 제공합니다.

큰 핵 의학 부서는 종종 복도를 따라 여러 개의 제어 부스를 가지고 있습니다. 유리 색조가 일관성 없는 것은 시각적 혼란을 야기합니다.

Jovvi 용액:조리된 유리모든 패널은 같은 용조 팩에서 나온다. Jovvi는 색상 일관성 인증서를 제공합니다 (ΔE <1.0 임의의 두 패널 사이에).

납 산화물 (PbO) 의 각 팩은 불순물: 아르센 (<0.01%), 안티몬 (<0.005%), 철 (<0.02%) 를 검사합니다. 인증서는 20 년 동안 유지됩니다.

1. 엑스레이 전송 영상(80 kV, 2 mA) lead 납 경사, 거품 > 0.2 mm, 내부 균열을 나타냅니다.

2. 약화 측정140 keV 소스 (99mTc 또는 필터 X-선). 9점 격자. 모든 포인트가 명소에서 ±0.05mm Pb 이면 통과합니다.

3. 광학 검사빛 상자 (10,000 럭스) 泡, 긁힌 점, 파열.

4. 평면성레이저 인터페로미터 1m에 0.1mm <

• ISO 13485:2016의료기기 품질 관리

• ISO 9001:2015일반 품질 관리

• CE 표시1급 의료기기 (EU)

• FDA 510 (k)X-선 차단 유리판에 사용 가능

• RoHS 3(의학적 필요에 대한 납 면제)

• 적합성 인증서 (시리즈 번호, Pb eq., 차원)

• 140 keV 저압 테스트 보고 (9점 격자)

• CeO2 함량 인증서 (갈색 저항성 증명)

• 거품 검사 사진 (고온 실험실 패널의 중앙 구역)

• 설치 설명서 (토크 사양, 가스켓 종류, 납 테이프 적용)
