x제품 상세 정보
| 재료 | SGS를 보호하는 1320 밀리미터 폭 전자 증착된 구리 포일 시트 | ED 동박 | 1295 밀리미터 1285 밀리미터 1320 밀리미터 1370 밀리미터 |
|---|---|---|---|
| ED 동박 두께 | 0.07 밀리미터 0.105 밀리미터 0.14 밀리미터 | 보호해야 하는 주파수 | 밴드 10MHz-130MHz에서 >100db |
| 순도 | 99.85% | 배달 시간 | 0 일 |
| 색 | 구리 | 두께 | 20-150미크론, 19-150u |
| 용법 | MRI 공간, 실드 EMI, 자기 차폐, 전도성 차폐 | 상품 이름 | 동박 테이프 |
| 강조하다 | 폭 1320 밀리미터 동박 차폐성,스그스 동박 차폐성,전해동박을 보호하기 |
||
제품 설명

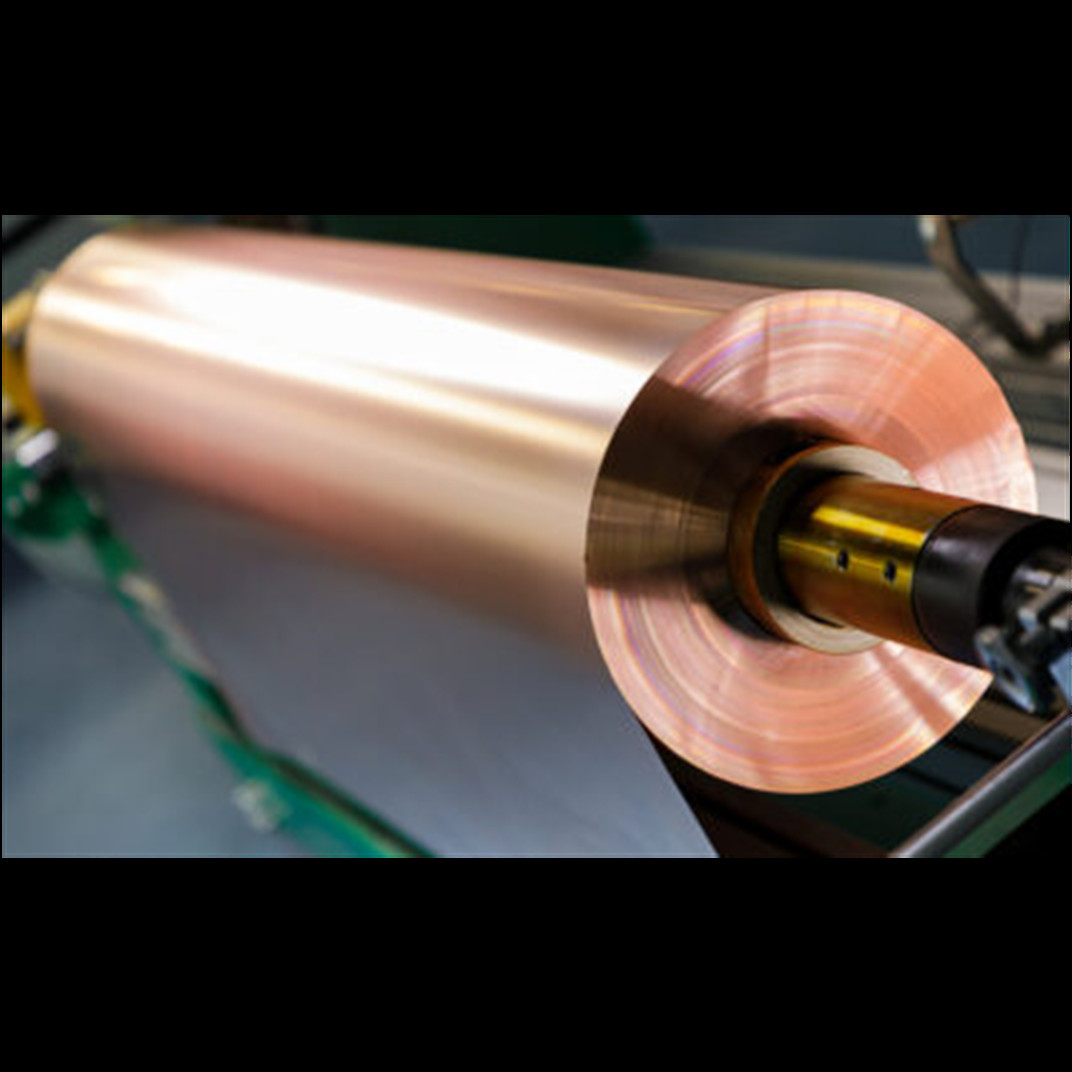

SGS를 보호하는 1320 밀리미터 폭 전자 증착된 구리 포일 시트
애플리케이션 & 상술
전해동박 TRZA-HTE (IPC-4562/3 Cu-E3)는 아연 피막과 고급 품질 전해동박이고 IPC-4562 요건에 따라서 고온에 있는 더 높은 신장을 가지고 있는 저자세입니다. 아연 피막은 그것이 더 높은 적층물 온도 (높은 Tg FR-4, FR-5, PTFE)로 엄격한 CCL과 MLB의 제작을 위해 사용될 수 있게 허락합니다.
ED 동박의 상술
| 질<質> 항목 | 일반적 전문 용어 | ||||
| 표준 두께 | 2 온스 | 3 온스 | 4 온스 | 5 온스 | |
| 0.07 밀리미터 | 0.105 밀리미터 | 0.14 밀리미터 | 0.175 밀리미터 | ||
| 지역 Weight(g/m2) | 560-610 | 838-960 | 1100-1280 | 1380-1600 | |
| 인장 강도 | 실온 | ≥28 | ≥28 | ≥28 | ≥28 |
| (kg/mm2) | |||||
| 신장 | 실온 | ≥10 | ≥10 | ≥10 | ≥10 |
| % | |||||
| 누출 points(points/m2) | 부정 | ||||
| 고온 안티옥시디제이션 성능(180C/h) | 어떤 산화 | ||||
| 폭 허용한도 | (+2.0 ,-2.0) | ||||
| 항목 | 유닛 | 상태 | 제원 값 | 정밀검사 주파수 | 검사 방법 | ||||
| 12 um | 18 um | 35 um | 70 um | 105 um | |||||
| 순도 | % | A | 99.8 | Ｃ | IPC-TM-650-2.3.15 | ||||
| 면적 중량 | g/㎡ | A | 107±10 | 152±15 | 305±30 | 610±61 | 915±91 | А | IPC-TM-650-2.2.12 |
| 비처리 측면 거칠기 (Ra) | um | A | <0> | А | IPC-TM-650-2.2.17 | ||||
| 처리된 측면 거칠기(rz) | um | A | ≤7 | ≤8 | ≤10 | ≤14 | ≤14 | А | IPC-TM-650-2.2.17 |
| 인장 강도 | kg/mm2 | A | ≥21 | ≥21 | ≥28 | ≥28 | ≥28 | А | IPC-TM-650-2.4.18 |
| 180C | ≥15 | ≥15 | ≥15 | ≥15 | ≥15 | А | |||
| 신장 | % | A | ≥3 | ≥4 | ≥5 | ≥5 | ≥5 | А | IPC-TM-650-2.4.18 |
| 180C | ≥3 | ≥3 | ≥3 | ≥3 | ≥3 | А | |||
| 인장 강도 (RT) FR-4 | 킬로그램 / 센티미터 | A | ≥1.0 | ≥1.3 | ≥1.7 | ≥2.1 | ≥2.3 | А | IPC-TM-650-2.4.8 |
| 항목 | 유닛 | 상태 | 제원 값 | 정밀검사 주파수 | 검사 방법 | |||
| 8 um | 10 um | 12 um | 18 um | |||||
| 순도 | % | A | ≥ 99.9 | Ｃ | IPC-TM-650-2.3.15 | |||
| 면적 중량 | g/㎡ | A | 72±4 | 89±5 | 107±5 | 155±8 | А | IPC-TM-650-2.2.12 |
| 드럼 측면 거칠기 (Ra) | um | A | ≤ 0.4 | А | IPC-TM-650-2.2.17 | |||
| 전해질 측면 거칠기(rz) | um | A | ≤ 3.5 | А | IPC-TM-650-2.2.17 | |||
| 인장 강도 | kg/mm2 | A | ≥ 35 | А | IPC-TM-650-2.4.18 | |||
| 신장 | % | A | ≥ 3 | ≥ 4 | А |
IPC-TM-650-2.4.18 |
||
생산 라인
동박의 완전한 생산 라인
| 1 단계 | 고순도 동선 |
| 단계 2 | 가용성 구리 |
| 단계 3 | 자연 그대로인 ED 동박 |
| 4 단계 | 절단 |
| 단계 5 | 완성품 |
| 6 단계 | 점검 |
| 7 단계 | 포장 |
동박의 애플리케이션
구리는 보호해야 하는 신호의 대단한 재료입니다 .옥사이디지션에서 보호하기 위한 가정을 구축하면서, 넓게 무선주파수 새장 /MRI 공간 설치를 위해 사용했습니다 .
RF 새장 건물의 두가지 주요 설치 방식이 있습니다 .
우선 매수권 :
ED 동박 1320 밀리미터 -기초적 단계 제조 목재형 패널 +Put 동박은 목재 프레임을 커버했습니다
+assemle은 함께 포일 목재형 패널을 구리도금합니다.
마감처리 RF는 아래와 같이 새장을 보호했습니다 :
두번째 선택 :
구리 시트의 RA 동박 600 밀리미터 기초 단계 -만들 에지 만곡
+Fix는 함께 2 PC 시트의 나무 벽 +welding 모서리를 계속 시트로 덮습니다.
마감처리 RF는 아래와 같이 새장을 보호했습니다 :
F&A
Q1. 나는 Ed 동박을 위한 샘플 순서를 가지고 있을 수 있습니까 ?
한 : 예, 우리는 샘플 순서를 검사와 수표 품질로 맞아들입니다. 무료 A4 ED 동박 샘플 .
Q2. 어떻게 당신이 상품을 수송합니까고 얼마나 오래 도달하 그것은 걸립니까?
한 : DHL, UPS, 페덱스 또는 TNT에 의해 운반하세요. 항공사와 바다가 또한 선택적이어서 운반합니다.
Q3. 당신은 어떠한 MOQ 제한도 가지고 있습니까 ?
한 : 낮은 MOQ, ED 동박 1320 밀리미터 동안 200 킬로그램, RA 동박 600 밀리미터 동안 500kg
