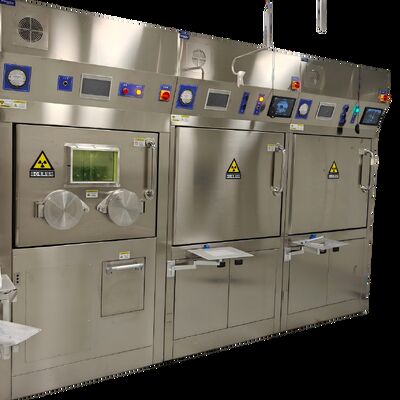

100mm 납 핫 셀 방사성 실험실 센터 사이클로트론 프로젝트용 핫 랩 챔버

사이클로트론 프로젝트 의 뜨거운 세포: 설계, 기능, 통합 의 핵심

현대 원자력 의학과 사이클로트론으로 작동하는 과학 연구 시설에서, 핫 셀은 독립적인 장비가 아니라 중요한 장치입니다.엔지니어링 허브방사성 핵분자 생산과 안전한 응용을 연결합니다. 그것의 설계와 응용은 사이클로트론의 출력 특성에 밀접하게 중점을두고 있습니다.화학적 형태) 와 최종 제품의 엄격한 요구 사항 (방사선 의약품, 추적 물질 등) 의 안전 장벽과 효율성 엔진으로 작용하여 전체 프로젝트가 과학 및 의료적 가치를 실현 할 수 있도록합니다.

I. 기본 설계 고려 사항

사이클로트론 프로젝트를 위한 핫 셀의 설계는 주로 다음을 고려하는 다학제적 통합 과정입니다.

1. 보호 설계:
   • 재료와 두께:주로 표적 뉴클리드의 감마선 에너지에 의존한다. 사이클로트론 (예를 들어, F-18, C-11, 511 keV γ) 에 의해 생성되는 일반적인 포지트론 방출 뉴클리드에서는납 (고밀도, 좋은 가공성) 또는 울프스테인 합금 (고밀도, 작은 부피)일반적으로 주요 보호 재료로 사용됩니다. 보호 두께가 엄격하게 계산되어야 표면 복용률이 규제 한계에 부합하는지 확인해야합니다 (일반적으로 <2.5 μSv/h).
   • "스텝 다운" 레이아웃:큰 시설에서는 여러 개의 핫 셀을 연속으로 사용할 수 있습니다. 대상 물 또는 높은 활동 제품을 수신하는 첫 번째 "고성능 핫 셀"은 가장 두꺼운 보호 장치 (예를 들어,15-20cm 납 동등)후속 "중기/저활성 온실"은 투여 및 QC를 위해 비용과 운영 유연성을 최적화하기 위해 점차적으로 보호 장치를 줄일 수 있습니다.
2. 레이아웃 및 작업 흐름 최적화:
   • 선형 흐름 설계:이상적인 레이아웃은 일방적인 작업 흐름을 따르고 있습니다.리프트형 또는 회전식 보호문) 을 통해 교차 오염과 역류를 방지합니다..
   • 기능적 구역:공통 구역은 다음과 같습니다.
   • 대상 제품 수신 및 1차 처리 열전지:물 수집, 초기 농도 또는 가스 포집을 위한 사이클로트론 목표선과 직접 연결된다.
   • 자동 합성 모듈 핫 셀:방사성 라벨화 화학 반응 수행을 위한 합성기를 탑재한다.
   • 분배 및 품질 관리 온실:최종 제품의 비생성 분배, pH 검사, 방사성 농도 측정 등에 사용됩니다.
   • 폐기물 보관 열전지:고활성 고체폐기물의 단기 분해 저장용으로
3. 원격 처리 및 자동화 통합:
   • 조작기:표준마스터-스래브 조작기유지보수, 문제 해결 및 비표준 운영에 대한 유연성과 힘 피드백을 제공합니다.
   • 자동화 시스템:핵심은자동 합성 모듈그리고분배 시스템이들은 뜨거운 셀에 미리 통합되어 PLC 또는 컴퓨터를 통해 제어되며 높은 재생 가능성과 정확성을 달성하고 인력 참여와 노출을 최소화합니다.
   • 윈도우를 보기:고밀도 납 유리 또는 액체 아연 브로마이드로 만들어져 왜곡 없는 시야를 제공합니다.
4. 안전 및 보호 시스템:
   • 환기:독립적인 배기가스 시스템으로 열전지 내부의 압력을 유지합니다 (약 -100 ~ -250 Pa).1차 필터 (입자 포착) 및 고효율 활성 석탄 필터 (기발성 방사성 기체를 포착, 예를 들어, I-125)방출 전에
   • 오염 통제:내부 벽은스테인리스 스틸로 된, 모든 매듭은 가볍게 오염을 제거하기 위해 가접되고 닦입니다. 내장 된 폐기물 컨테이너와 액체 유출 트레이가 갖추어져 있습니다.
   • 모니터링:통합된 고정 용량 미터, 표면 오염 모니터 및 공기 흐름 모니터, 데이터를 중앙 제어실로 실시간으로 전송합니다.

사이클로트론 프로젝트의 주요 응용 프로그램

핫 셀은 사이클로트론 생산 라인이 가치를 실현할 수 있도록 하는 물리적 촉진제입니다. 주요 응용 분야는 다음과 같습니다.

1. 방사선 의약품의 자동 생산:
   • 이것은 주요 기능입니다. 예를 들어, FDG (플루로데옥시글루코스) 를 생산하는 뜨거운 셀에는F-18 캡처, 핵이입 대체, 수분분해 및 정화핫 셀은 이것을 위한 안전한 공간입니다.
2. 대상물질 처리 및 회수:
   • 값비싼 농축 대상 물질 (예: O-18 물, N-15 가스) 을 사용하는 사이클로트론의 경우, 뜨거운 셀은반응하지 않은 표적 물질의 안전한 회수정화 및 재사용으로 운영 비용을 크게 줄일 수 있습니다.
3. 플렉서블 멀티 뉴클라이드/멀티 파이프라인 생산:
   • 첨단 디자인은모듈형 핫 셀 클러스터서로 다른 핫 셀은 표준화된 인터페이스를 통해 연결된 서로 다른 뉴클라이드 (예를 들어, F-18 핫 셀, Ga-68 핫 셀, C-11 핫 셀) 에 전념 할 수 있습니다.이것은 하나의 사이클로트론 빔 라인이 여러 생산 라인을 서비스 할 수 있도록합니다., 시설 이용과 경제적 이점을 향상시킵니다.
4. 품질 관리 및 공급:
   • GMP (좋은 제조 관행) 요구 사항을 충족하는 핫 셀 내에서 최종 제품비생물 필터링, 주사 또는 방울에 분비 및 신속한 품질 테스트를 위한 샘플링 (예: 방사성 화학 순수성)수행됩니다.
5. 연구 개발:
   • 연구 지향의 사이클로트론 시설에서, 뜨거운 셀은 개발을 위한 안전한 실험 플랫폼을 제공합니다.신종 방사성 추적 물질그리고치료용 뉴클리드, 수동 또는 반자동 탐사 화학 합성을 허용합니다.

결론

사이클로트론 프로젝트의 경우, 핫 셀 디자인은 단순히 "연두 상자"를 만드는 것 이상입니다.시스템 엔지니어링 작업은 사이클로트론 능력, 생산 프로세스, 규제 준수 및 미래의 개발 요구 사항과 깊게 얽혀 있습니다.잘 설계되고 적절하게 적용된 핫 셀 클러스터는 사이클로트론 시설이안전하고 효율적이고 신뢰할 수 있고방사선 복사를 임상 진단, 치료 및 최첨단 연구에 사용할 수있는 방사성 제품으로 변환합니다. 그것은 방사선 안전의 보호자이자 생산성과 혁신의 촉진자입니다.

특징:

• 제품명: 핵 방사선 보호
• 사용 기간: 사용량 에 따라 5~10 년
• 무게: 가벼운 옵션 가볍게 휴대 할 수 있습니다.
• 환기: 안전성 확보를 위한 음압 시스템
• 전원 공급: 50HZ/10A/220V 내장 안전 보호
• 휴대성: 가볍고 휴대하기 쉬운 디자인
• 효과적 방사선 보호 안전 증진을 위해 납 캔 포함
• 핵 의료 방사선 용 용도로 특별히 설계된
• 핵 의료 방사선 환경에서 최적의 보호를 보장합니다.

기술 매개 변수:

응용 프로그램:

JOVI 핵 방사선 보호 제품, 모델 번호 1-CF-35, 핵 방사선 안전이 가장 중요한 환경의 엄격한 요구 사항을 충족하도록 특별히 설계되었습니다.중국산, ISO9001 기준으로 인증된이 제품은 방사선 보호 응용 프로그램에서 높은 품질과 신뢰성을 보장합니다.유해 방사선에 대한 우수한 보호 효과를 보장합니다..

이 제품은 방사성 물질을 다루는 데 가장 높은 안전 예방 조치를 필요로하는 고도로 전문화된 환경인 F18 핫 셀에서 사용하기에 이상적입니다.JOVI 방사선 보호 시스템은 핵 의료 방사선 노출으로부터 인력과 민감한 장비를 보호하기 위해 필수적인 보호 장치를 제공합니다., 핵의학 부문과 연구 시설의 중요한 구성 요소가됩니다.

뜨거운 세포에 적용되는 것 외에도 JOVI 모델 1-CF-35는 방사선 보호 납 캔으로 널리 사용됩니다.방사성 물질을 안전하게 보관하고 운송하기 위한 강력한 격리 및 보호 솔루션을 제공합니다.이 납 캔은 가볍고 휴대하기 쉬운 것으로 설계되어 보호에 타협하지 않고 휴대성을 향상시킵니다.이 기능은 특히 이동성과 빠른 배포가 필요한 의료 및 산업 시나리오에 유용합니다..

제품 사용에 따라 5년에서 10년 간 사용이 가능하며, 장기적인 신뢰성과 비용 효율성을 보장합니다.주문 확인 후 25 일 이내에 안전한 배달을 보장합니다.결제 조건은 TT 사전이며, 간결하고 안전한 거래 프로세스를 제공합니다.

50HZ / 10A / 220V의 전원 공급 사양으로 안전 보호 장치가 장착되어있는 JOVI 핵 방사선 보호 제품은 다양한 설정에서 운영 안정성과 안전을 유지합니다.핵 의료 방사선 방어용으로 사용되든, F18 핫 셀 애플리케이션, 또는 방사선 보호 납 캔, 이 제품은 방사선 안전의 가장 높은 표준을 충족하도록 맞춤 된 포괄적인 솔루션을 제공합니다.

단 하나의 단위 또는 여러 개의 양을 필요로 하는 조직의 경우 최소 주문 양은 단 하나이며, 소규모 및 대규모 작업에 대한 유연성을 제공합니다.,000과 50,000, JOVI 1-CF-35는 핵 방사선 보호 분야에서 없어서는 안 될 자산으로 만드는 우수한 가치와 최고 수준의 보호를 제공합니다.

사용자 정의:

JOVI는 방사선 보호 납 캔, I131 핫 셀, F18 핫 셀 솔루션을 포함한 맞춤형 핵 방사선 보호 제품을 제공합니다. 우리의 모델 1-CF-35,중국에서 만들어지고 ISO9001 인증, A급의 고품질의 보호를 보장합니다. 보호 표준은 최적의 안전을 보장하기 위해 앞 50mPb 또는 다른 사용자 지정 디자인을 통해 귀하의 필요에 맞게 조정 될 수 있습니다.

우리는 가벼운 모델과 50HZ/10A/220V의 전원 공급 사양과 내장 안전 보호 등 유연한 옵션을 제공합니다.각 제품은 25 일 이내에 안전한 배달을 보장하기 위해 견고한 나무 케이스에 신중하게 포장됩니다.우리의 최소 주문량은 1개이고 가격은 20,000~50,000입니다000.

지불 조건은 TT 미리, 우리의 핵 방사선 보호 제품의 수명은 사용에 따라 5에서 10 년 사이입니다.그리고 당신의 특정 요구 사항에 맞춘 맞춤형 방사선 보호 솔루션.

지원 및 서비스:

우리의 핵 방사선 보호 제품은 최적의 성능과 안전을 보장하기 위해 포괄적인 기술 지원과 서비스로 지원됩니다. 우리는 설치, 운영,환경 내 방사능 수치를 효과적으로 모니터링하고 제어 할 수 있도록 지원합니다..

우리의 전문가 팀은 귀하의 특정 요구 사항을 충족시키기 위해 제품의 문제 해결, 캘리브레이션 및 사용자 정의에 도움을 제공 할 수 있습니다. 우리는 상세한 사용자 설명서, 교육 세션,시스템 업데이트와 안정적인 작동을 유지하기 위해 정기적으로 소프트웨어 업데이트.

또한, 우리는 유지보수 계약과 현장 지원 서비스를 제공하여 정지 시간을 최소화하고 장비의 수명을 연장합니다.우리의 약속은 모든 관련 안전 표준과 규제 요구 사항을 준수하는 신속하고 효율적인 솔루션을 제공하는 것입니다..

기술적인 문의나 서비스 요청에 대해우리의 지원 팀은 신속하고 전문적인 지원을 제공 할 준비가되어 있습니다. 핵 방사선 보호 제품이 최고의 잠재력을 발휘하는지 확인하기 위해.
